Trụ BTS thân đa giác côn ghép lồng, mạ kẽm nhúng nóng ASTM A123, tính theo tiêu chuẩn gió EIA-222. Dùng cho trạm anten, camera, radio tại khu du lịch, resort.
Khi triển khai trạm BTS, trạm thu phát camera hoặc trạm thu phát radio trong khu dân cư, khu du lịch hay khuôn viên có yêu cầu cao về mỹ quan, phương án kết cấu cần được cân nhắc từ cả góc độ kỹ thuật lẫn mặt bằng. Trụ không chỉ phải đáp ứng tải trọng thiết bị và gió tại vị trí lắp dựng, mà còn cần hạn chế chiếm diện tích, thuận tiện đưa thiết bị lên trụ và không làm ảnh hưởng đến cảnh quan xung quanh.

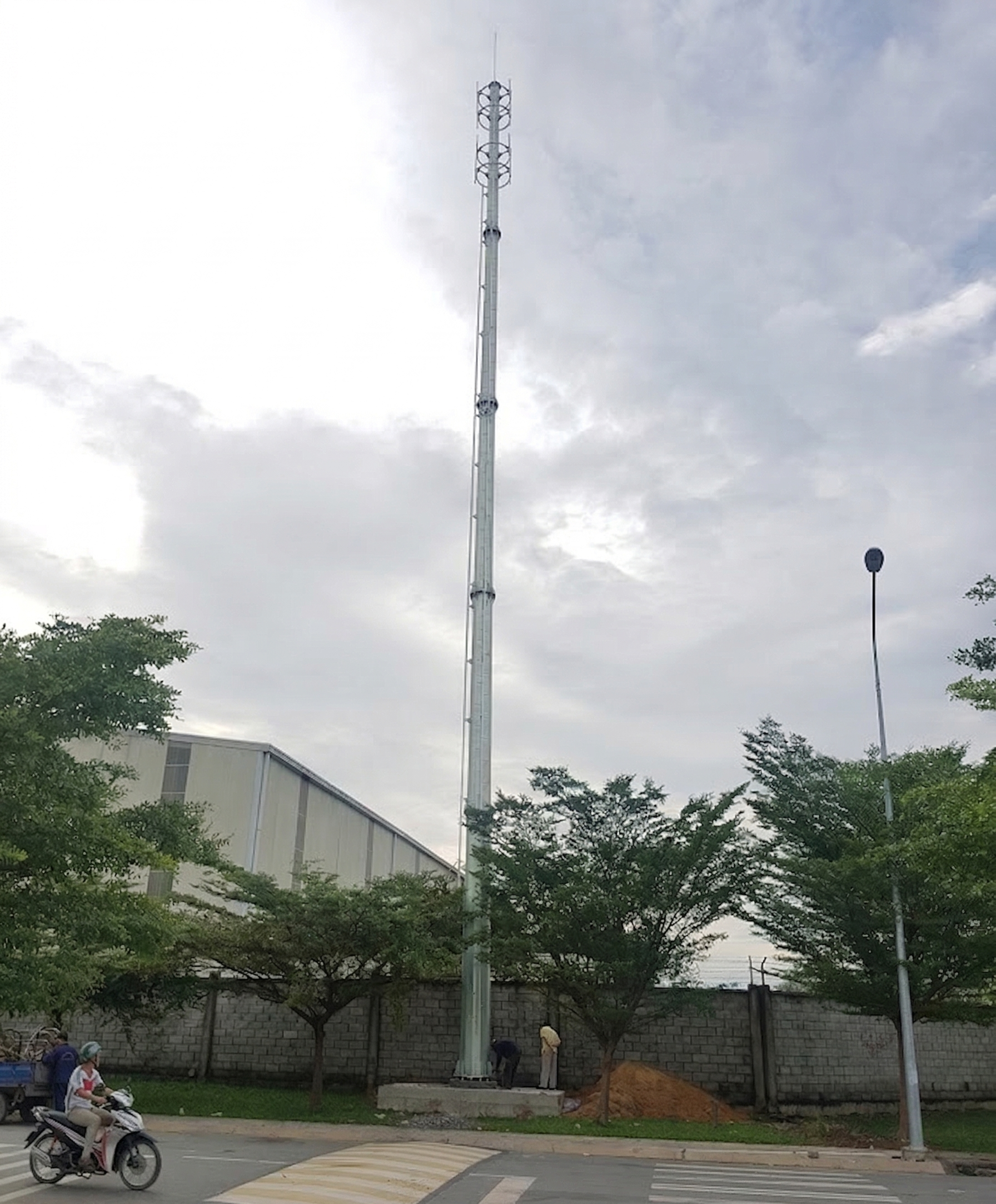

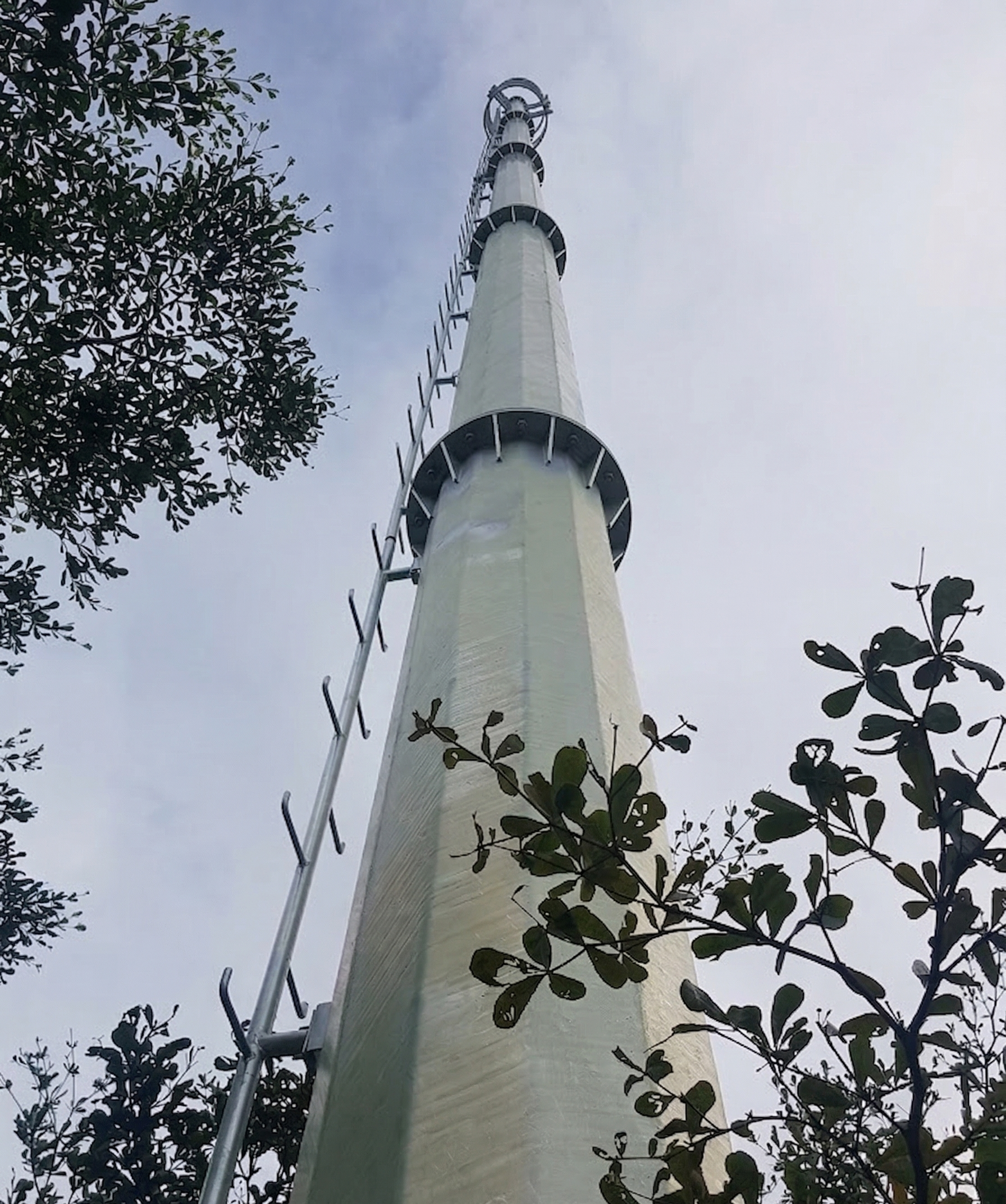

Trụ BTS của Nam Phát sử dụng thân gồm các đoạn ống thép đa giác côn ghép lồng nhau. Cấu trúc này tạo thành một thân trụ gọn, có hình thức phù hợp với các công trình cần giữ không gian thông thoáng. Các module được lắp ghép theo từng đoạn nên thuận tiện cho việc vận chuyển, tập kết và tổ chức lắp dựng tại công trường. So với trụ anten dây co, tower lattice hoặc trụ tháp thanh giằng truyền thống, phương án thân đơn giúp giảm diện tích chiếm dụng và hạn chế số lượng bộ phận phải quản lý trong quá trình thi công.
Trụ BTS phù hợp với các vị trí cần lắp thiết bị truyền thông nhưng không muốn bố trí một kết cấu quá nặng nề trong cảnh quan. Khu du lịch, sân golf, resort, công viên và khu dân cư đông đúc là những nơi thường phải cân bằng giữa yêu cầu phủ sóng, khả năng tiếp cận bảo trì và hình thức công trình. Thân trụ đa giác côn có thiết kế gọn, giúp thiết bị truyền thông được bố trí trên cao mà không tạo cảm giác như một tháp thép lớn.
Phương án này cần được cân nhắc kỹ khi mặt bằng có yêu cầu tải trọng đặc biệt, thiết bị lắp đặt lớn hoặc điều kiện gió tại vị trí xây dựng cao hơn thông thường. Khi đó, chiều cao, số lượng thiết bị, diện tích hứng gió, cao độ lắp đặt và vùng áp lực gió cần được cung cấp để tính toán theo đúng công trình. Trụ BTS không nên được lựa chọn chỉ dựa trên chiều cao danh nghĩa nếu hồ sơ thiết kế chưa chốt đầy đủ tải trọng thiết bị và điều kiện nền móng.
Nam Phát sử dụng phần mềm chuyên tính toán cấu trúc trụ thân đơn để phân tích trạng thái tĩnh và động theo tải trọng gió tiêu chuẩn EIA-222. Tải trọng gió được xác định theo vùng áp lực gió tại nơi lắp dựng, thay vì áp dụng một giá trị chung cho mọi công trình. Cách tiếp cận này giúp kỹ sư có cơ sở đối chiếu giữa cấu hình trụ, thiết bị truyền thông, điều kiện địa hình và yêu cầu của hồ sơ thiết kế.
Trong quá trình tính toán, chuyển vị đầu trụ thường được kiểm soát ở mức nhỏ hơn 0,67 độ. Thông số này có ý nghĩa đối với các thiết bị cần duy trì hướng lắp đặt tương đối ổn định, đồng thời giúp chủ đầu tư và đơn vị thiết kế có thêm dữ liệu khi đánh giá khả năng đáp ứng của kết cấu.
Thân trụ được mạ kẽm nhúng nóng theo ASTM A123. Bulông sử dụng cho kết cấu được mạ kẽm nhúng nóng theo ASTM A153. Khi đưa sản phẩm vào hồ sơ, cần đối chiếu chiều cao trụ, vị trí các đoạn ghép, bản bích chân trụ, bulông móng và phương án vận chuyển với bản vẽ kết cấu. Các chi tiết lắp thiết bị truyền thông cũng cần được thống nhất trước khi gia công để hạn chế điều chỉnh tại công trường.
Nam Phát Group là Công ty TNHH Kinh Doanh Nam Phát, thành lập ngày 29/11/2015, mã số thuế 0314663181, tại 870 Tỉnh Lộ 43, Khu phố 1, Phường Tam Bình, TP.HCM. Doanh nghiệp có hơn 50 nhân sự và xưởng cơ khí diện tích 650 m², được trang bị máy cắt CNC plasma, hàn robot và máy ép thủy lực 200 tấn.
Kinh nghiệm thi công của Nam Phát gồm cao tốc Lộ Tẻ – Rạch Sỏi, cao tốc Long Thành – Dầu Giây, Quốc lộ 1A đoạn TP.HCM, tuyến metro Bến Thành – Suối Tiên và KCN VSIP II. Đây là cơ sở để phối hợp giữa hồ sơ kỹ thuật, tiến độ gia công và điều kiện lắp dựng thực tế.
Gửi chiều cao trụ, tải trọng thiết bị và vị trí lắp dựng để Nam Phát trao đổi cấu hình phù hợp.
