Tài liệu kỹ thuật tham khảo về thông số thép, lớp mạ chống gỉ và kích thước tấm sóng hộ lan tôn sóng theo từng bước cột, phục vụ đối chiếu hồ sơ vật tư.
Khi thẩm định hồ sơ vật tư cho hạng mục hộ lan tôn sóng, bộ phận kỹ thuật thường cần đối chiếu thông số thép, lớp mạ và kích thước tấm sóng với bản vẽ thiết kế trước khi phê duyệt nhà cung cấp. Vì phần lớn tranh chấp nghiệm thu liên quan đến vật tư đường bộ đều xoay quanh việc thông số thực tế không khớp với thông số chào thầu, tài liệu dưới đây tổng hợp các thông số kỹ thuật chính của hộ lan tôn sóng để kỹ sư có căn cứ đối chiếu.
Hộ lan tôn sóng tiêu chuẩn sử dụng thép CT38 hoặc mác thép tương đương, với giới hạn bền kéo trên 370MPa, giới hạn chảy trên 215MPa và độ dãn dài trên 18%. Với các đoạn tuyến yêu cầu khả năng chịu va chạm cao hơn, có thể sử dụng thép cường độ cao hơn với giới hạn bền kéo trên 540MPa và giới hạn chảy trên 290MPa. Vật liệu đã được kiểm nghiệm tại Viện Khoa học Giao thông Vận tải và Viện thí nghiệm vật liệu xây dựng - Bộ Xây dựng.

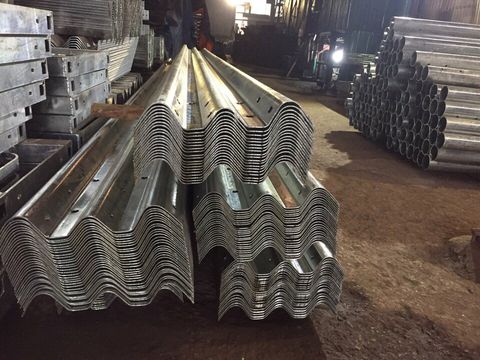

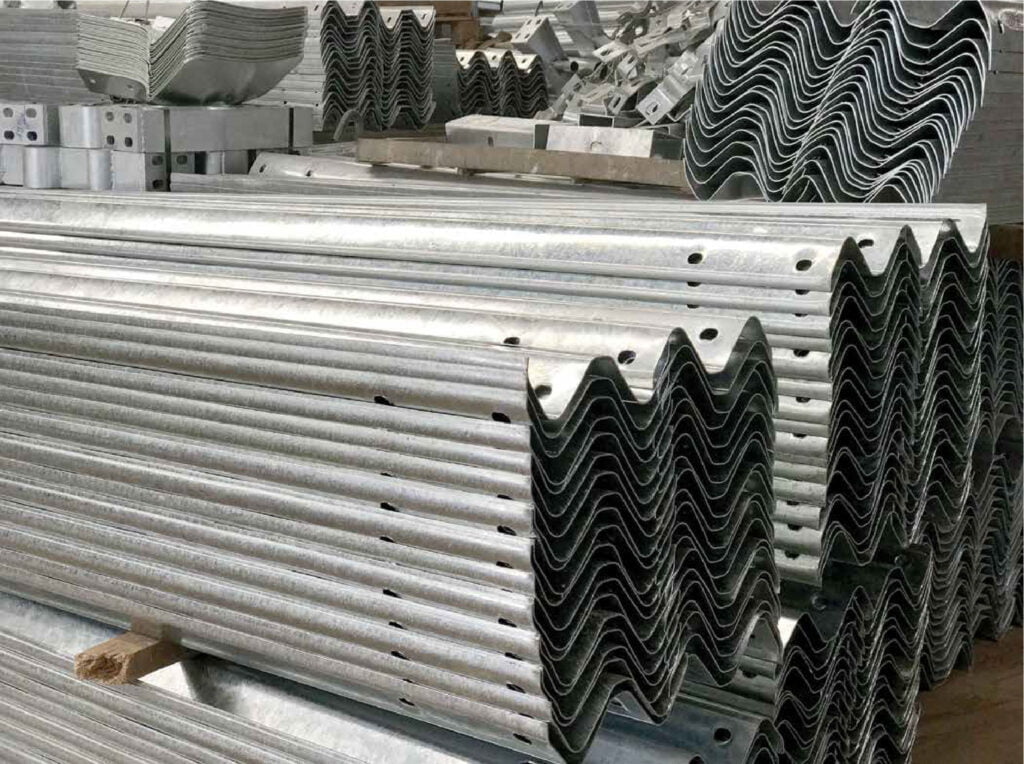

Thanh đầu, thanh cuối và thanh giữa được gia công từ thép dày 3mm, mạ kẽm hoặc sơn trắng đỏ theo yêu cầu thiết kế. Tấm tôn sóng được cán bằng máy cán chuyên dụng tạo biên dạng lượn sóng, có thể lắp 1 hoặc 2 lớp tùy theo cấp độ chịu va chạm yêu cầu. Liên kết giữa các bộ phận dùng bu lông cường độ 4.8 đến 8.8. Tiêu phản quang hình tam giác dán màng phản quang 3M được lắp kèm theo cột để đảm bảo khả năng nhận diện ban đêm.
| Bước cột | Chiều dài tấm sóng | Chiều cao tấm sóng |
|---|---|---|
| 2m | 2.320mm | ~310mm |
| 3m | 3.320mm | ~310mm |
| 4m | 4.320mm | ~310mm |
| 5m | 5.320mm | ~310mm |
| 6m | 6.200mm | ~310mm |
Có hai phương án phổ biến: mạ kẽm điện phân với độ dày tối thiểu 0,2µm hoặc mạ kẽm nhúng nóng tối thiểu 55µm cho tuổi thọ ngoài trời cao hơn; hoặc phương án sơn phủ gồm 2 lớp sơn chống rỉ và 3 lớp sơn phủ, độ dày mỗi lớp 30-50µm, màu sắc thể hiện dạng xiên 45 độ, đoạn đỏ dài 10cm xen đoạn trắng dài 20cm theo quy cách nhận diện trên đường bộ.
Hai lô hàng có hình dạng bên ngoài tương tự nhau nhưng khác độ dày thép hoặc độ dày lớp mạ sẽ có tuổi thọ chênh lệch đáng kể ngoài trời. Vì vậy, hồ sơ vật tư nên yêu cầu nhà cung cấp thể hiện rõ các thông số trên, kèm chứng chỉ xuất xưởng, thay vì chỉ mô tả chung chung "hộ lan tôn sóng đạt chuẩn".
