Trụ đèn tròn côn NP-TC

22/03/2026

Trụ đèn

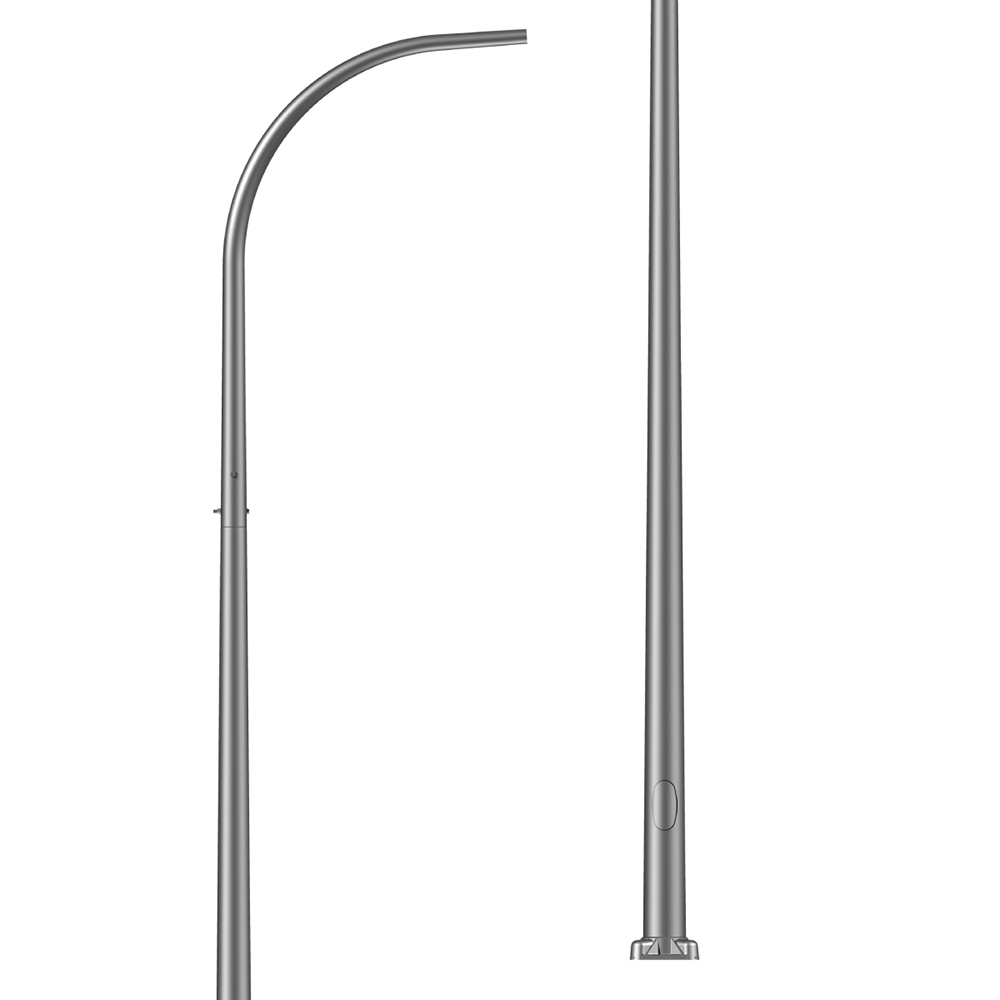

Đặt điểm, mô tả trụ đèn tròn côn NP-TC chiều dài 4m – 11m

Trụ được tính toán thiết kế chịu được áp lực gió đến 125daN/m2 (tương đượng tốc độ gió 45m/s), các hệ số ảnh hưởng khác bằng 1. Đối với dạng địa hình và vùng gió phức tạp hơn, trụ sẽ được tính toán thiết kế riêng theo từng yêu cầu đặt hàng.
Vật liệu để chế tạo trụ đèn phù hợp với các yêu cầu của tiêu chuẩn JIS G3101 (SS400) được kiểm tra lại bởi Quatest III.
Thân trụ đèn dưới 12m được chế tạo liền, không hàn nối ngang thân trụ và được hàn tự động trong môi trường bảo vệ khí CO2 trên một đường sinh dọc thân trụ.
Thiết kế và chế tạo phù hợp với các yêu cầu theo tiêu chuẩn BS 5649 (Anh),TR7, EN40(Châu Âu). Trụ được tính toán thiết kế với sự trợ giúp bởi phần mềm tính trụ chuyên dụng của Mỹ.
Nguyên liệu sản xuất trụ đèn phù hợp với tiêu chuẩn JIS 3101, JIS
Trụ được hàn dọc tự động trong môi trường khí bảo vệ CO2, theo tiêu chuẩn BS 5135, AWS D 1
Trụ được mạ kẽm nhúng nóng, phù hợp với tiêu chuẩn BS 729, ASTM A Chiều dày lớp mạ tối thiểu trên một mặt là 65um(450 g/m2) đối với thép tấm có độ dày tỳ 3 đến 5 mm.
Trụ đèn được bảo vệ chống oxi hóa bằng nhúng kẽm nóng phù hợp tiêu chuẩn BS729, ASTM A Ngoài ra sau khi bảo vệ nhúng kẽm nóng, trụ đèn có thể sơn tĩnh điện với màu sắc theo yêu cầu khách hàng.

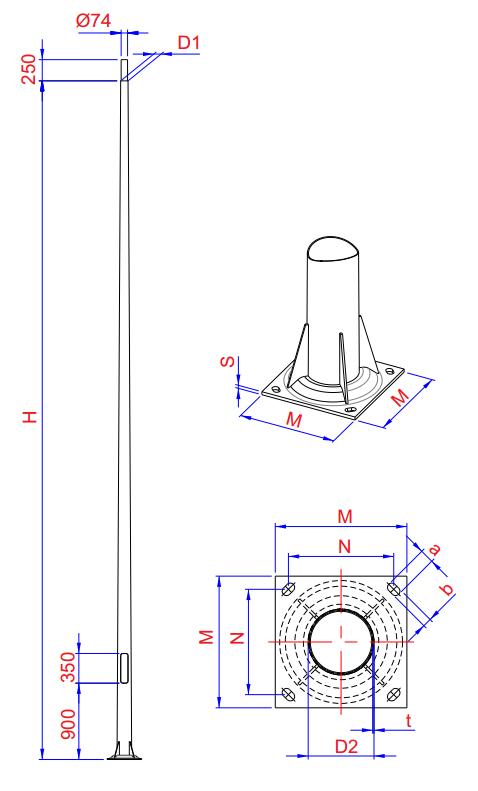

THÔNG SỐ KỸ THUẬT:

Tên gọi	Ký hiệu	Độ cao (m)	Độ dày (mm)	Đường kính ngọn (mm)	Đường kính đáy (mm)	Đế trụ (mm)	Độ dày đế (mm)	Tâm bulong	Bulong
Trụ tròn 4m	NP – TC04	4	3	60-76-84	133-150	375	10	300×300	M16-M24
Trụ tròn 5m	NP – TC05	5	3	60-76-84	133-150	375	10	300×300	M16-M24
Trụ tròn 6m	NP – TC06	6	3 – 3.5	60-76-84	133-150	375	10	300×300	M16-M24
Trụ tròn 7m	NP – TC07	7	3 – 3.5	60-76-84	150-156	375	10	300×300	M16-M24
Trụ tròn 8m	NP – TC08	8	3 – 3.5	60-76-84	150-190	400	12	300×300	M20-M24
Trụ tròn 9m	NP – TC09	9	3 – 4	60-76-84	165-190	400	12	300×300	M20-M24
Trụ tròn 10m	NP – TC10	10	3 – 5	60-76-84	190-210	400	12	300×300	M24
Trụ tròn 11m	NP – TC11	11	3 – 5	60-76-84	120-210	400	12	300×300	M24
