Trụ đèn bát giác NP-TC do Nam Phát sản xuất: thân côn 8 cạnh, cao 6–12m, mạ kẽm nhúng nóng theo TCVN 5408:2007. Gia công theo bản vẽ. Hotline 0917 787 428.
Đối với tuyến đường phố, khu đô thị hoặc khuôn viên có mật độ người và phương tiện cao, việc chọn trụ đèn thường bắt đầu từ cao độ cần chiếu sáng và không gian lắp đặt thực tế. Trụ quá thấp có thể không đáp ứng phạm vi chiếu sáng; trong khi trụ quá cao lại làm tăng yêu cầu về móng, vận chuyển và thiết bị dựng. Vì vậy, mã trụ cần được đối chiếu trực tiếp với hồ sơ thiết kế.

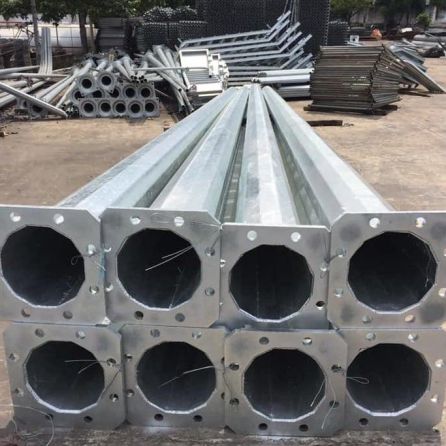

Trụ đèn bát giác NP-BG của Nam Phát có dải chiều cao từ 4 m đến 11 m, gồm các mã từ NP-BG04 đến NP-BG11. Thân trụ có mặt cắt bát giác, được sử dụng cho đường phố, khu đô thị, đường dạo, công viên, khuôn viên và các công trình cần bố trí đèn chiếu sáng ở cao độ vừa phải.
Các mã NP-BG04 đến NP-BG11 cho phép kỹ sư lựa chọn theo chiều rộng tuyến, vị trí trụ, loại bộ đèn và yêu cầu chiếu sáng. Các mã thấp hơn thường được xem xét tại đường dạo, khuôn viên hoặc vị trí có quy mô nhỏ hơn; các mã cao hơn có thể dùng cho đường phố và không gian cần phạm vi chiếu sáng rộng hơn.
Trụ bát giác cần được cân nhắc nếu công trình yêu cầu mặt cắt tròn, đa giác hoặc một cấu hình hình học khác đã được quy định trong hồ sơ. Ngoài ra, mã chiều cao không thể được chọn tách rời khỏi tải trọng đèn, độ vươn cần, bản bích và bulông móng. Những thông tin này cần được kiểm tra trước khi đặt hàng.
NP-BG được thiết kế để chịu áp lực gió 125 daN/m², tương đương vận tốc gió 45 m/s. Vật liệu chính là thép JIS G3101, cấp SS400, được kiểm tra bởi Quatest III. Nguyên liệu cột được tham chiếu theo JIS 3101/3106.
Với các thân trụ dưới 12 m, thân được chế tạo liền, không hàn nối ngang. Mối hàn CO2 thực hiện theo BS 5135/AWS D1.1. Thiết kế được tham chiếu theo BS 5649 của Anh, TR7 và EN40 của châu Âu, đồng thời tính bằng phần mềm chuyên dụng của Mỹ.

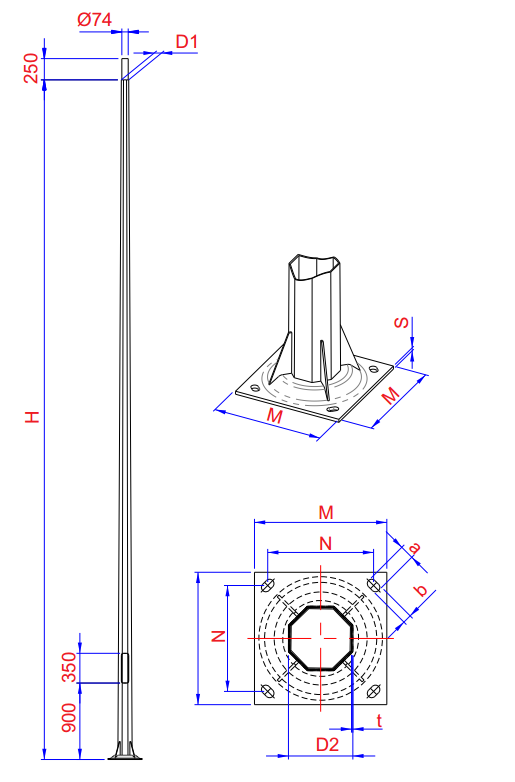

Trong bảng quy cách, T thể hiện chiều dày thân; D1 là kích thước ngoài tại đầu trụ; D2 là kích thước ngoài tại chân trụ. Kích thước đế, chiều dày đế và khoảng cách tâm bulông giúp đối chiếu trực tiếp với bản vẽ móng. Các mã từ BG04 đến BG11 có sự thay đổi về chiều dày thân, kích thước chân trụ, đế và loại bulông theo chiều cao.
Một số mẫu sử dụng dải kích thước D1 và D2, trong khi các mẫu cao hơn có kích thước chân trụ, đế và bulông lớn hơn để phù hợp với yêu cầu kết cấu. Vì vậy, kỹ sư cần đọc đúng mã sản phẩm thay vì áp dụng một bộ kích thước chung cho toàn bộ dải NP-BG.
Tên gọi | Ký hiệu | Độ cao (m) | Độ dày (mm) | Đường kính ngọn (mm) | Đường kính đáy (mm) | Đế trụ (mm) | Độ dày đế (mm) | Tâm bulong | Bulong |
Trụ bát giác 4m | NP – BG04 | 4 | 3 | 60-76-84 | 133-150 | 375 | 10 | 300×300 | M16-M24 |
Trụ bát giác 5m | NP – BG05 | 5 | 3 | 60-76-84 | 133-150 | 375 | 10 | 300×300 | M16-M24 |
Trụ bát giác 6m | NP – BG06 | 6 | 3 – 3.5 | 60-76-84 | 133-150 | 375 | 10 | 300×300 | M16-M24 |
Trụ bát giác 7m | NP – BG07 | 7 | 3 – 3.5 | 60-76-84 | 150-156 | 375 | 10 | 300×300 | M16-M24 |
Trụ bát giác 8m | NP – BG08 | 8 | 3 – 3.5 | 60-76-84 | 150-190 | 400 | 12 | 300×300 | M20-M24 |
Trụ bát giác 9m | NP – BG09 | 9 | 3 – 4 | 60-76-84 | 165-190 | 400 | 12 | 300×300 | M20-M24 |
Trụ bát giác 10m | NP – BG10 | 10 | 3 – 5 | 60-76-84 | 190-210 | 400 | 12 | 300×300 | M24 |
Trụ bát giác 11m | NP – BG11 | 11 | 3 – 5 | 60-76-84 | 120-210 | 400 | 12 | 300×300 | M24 |
Trụ được mạ kẽm nhúng nóng theo BS 729/ASTM A123. Với thép dày từ 3–5 mm, chiều dày lớp mạ tối thiểu là 65 µm, tương đương 450 g/m². Khi nghiệm thu, thông tin về mã trụ, kích thước đế, bulông móng và lớp mạ nên được đối chiếu với hồ sơ đặt hàng.
Nam Phát Group là Công ty TNHH Kinh Doanh Nam Phát, thành lập ngày 29/11/2015, mã số thuế 0314663181, tại 870 Tỉnh Lộ 43, Khu phố 1, Phường Tam Bình, TP.HCM. Công ty có hơn 50 nhân sự và xưởng cơ khí 650 m², trang bị máy cắt CNC plasma, hàn robot và máy ép thủy lực 200 tấn.
Nam Phát đã thi công tại cao tốc Lộ Tẻ – Rạch Sỏi, Long Thành – Dầu Giây, Quốc lộ 1A đoạn TP.HCM, metro Bến Thành – Suối Tiên và KCN VSIP II. Kinh nghiệm này hỗ trợ việc đối chiếu mã trụ với bản vẽ, móng và tiến độ lắp dựng.
Gửi mã NP-BG, loại đèn và bản vẽ móng để Nam Phát kiểm tra cấu hình.
