Trụ đèn đa giác Nam Phát sản xuất: thân côn nhiều cạnh, cao 6–12m, mạ kẽm nhúng nóng theo TCVN 5408:2007, gia công theo bản vẽ. Hotline 0917 787 428.
Trong hồ sơ chiếu sáng cho bến bãi, sân công nghiệp hoặc nút giao lớn, chiều cao trụ và cấu hình bộ đèn thường liên quan trực tiếp đến phạm vi phủ sáng. Ở các khu vực rộng, trụ thấp có thể làm tăng số lượng vị trí lắp đặt; trong khi đó, trụ cao hơn cần được kiểm tra kỹ về thân trụ, bản bích, bulông móng và phương án dựng.

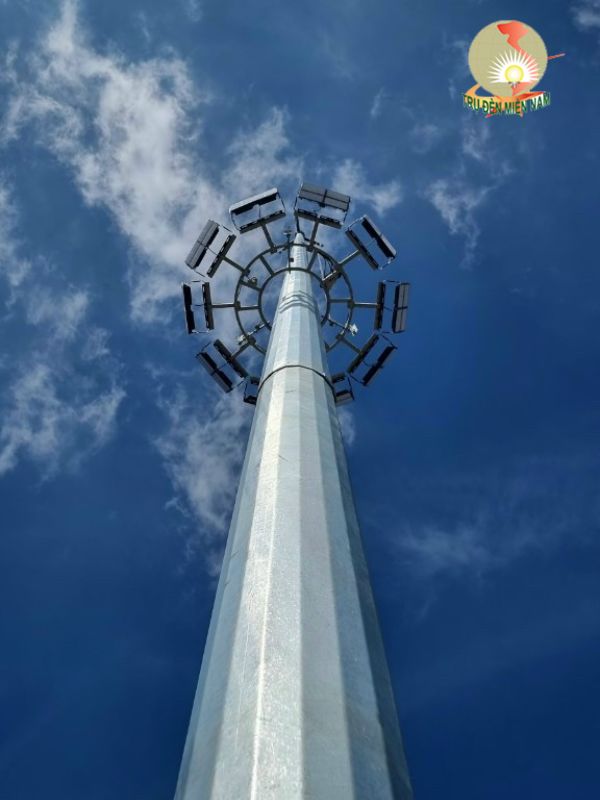

Trụ đèn đa giác NP-ĐG của Nam Phát có dải chiều cao từ 14 m đến 30 m, gồm các mã NP-ĐG14, NP-ĐG17, NP-ĐG18, NP-ĐG20, NP-ĐG25 và NP-ĐG30. Thân trụ có mặt cắt đa giác, phù hợp với các cấu hình chiếu sáng đường phố, đường dạo, khu đô thị, bến bãi, khuôn viên và vườn hoa. Từ chiều cao 20 m trở lên, sản phẩm thường được xem xét cho trụ đèn pha chiếu sáng diện rộng tại bến bãi, sân công nghiệp hoặc nút giao lớn.
Trụ NP-ĐG phù hợp khi hồ sơ cần đưa bộ đèn lên cao để mở rộng phạm vi chiếu sáng hoặc khi mặt bằng có diện tích lớn. Các mã chiều cao khác nhau cho phép kỹ sư đối chiếu với cao độ lắp đèn, khoảng cách giữa các trụ, vùng chiếu sáng và điều kiện vận hành của công trình.
Trụ cao cần được cân nhắc nếu công trường bị hạn chế về thiết bị nâng, đường vận chuyển hoặc không có đủ không gian thao tác khi dựng. Ngoài chiều cao, tải trọng bộ đèn, diện tích hứng gió, bản bích và móng phải được kiểm tra đồng bộ. Không nên chọn mã trụ chỉ dựa trên chiều cao nếu hồ sơ chưa xác định rõ cấu hình đèn pha và điều kiện gió tại vị trí lắp dựng.
Trong hồ sơ kỹ thuật, H là chiều cao trụ tính từ mặt bích. W là độ vươn của cần đèn tính từ tâm trụ. T thể hiện chiều dày thân. D1 là kích thước ngoài tại đầu trụ, còn D2 là kích thước ngoài tại mặt bích chân trụ. M là kích thước bích đế. Các ký hiệu này giúp kỹ sư đối chiếu giữa hình học thân trụ, thiết bị lắp đặt và bản vẽ móng.
Dải chiều dày thân tăng theo yêu cầu của từng mã và chiều cao. Các kích thước đầu trụ, chân trụ và bích đế cũng thay đổi theo cấu hình, từ các mã thấp hơn đến các mã 25 m và 30 m. Bulông móng được thể hiện theo từng mẫu để phối hợp với bản vẽ kết cấu móng và phương án vận chuyển.
Tên gọi | Ký hiệu | H (m) | T (mm) | D1 (mm) | D2 (mm) | M (mm) | Bulong |
Trụ đa giác 14m | NP – ĐG14 | 14 | 3 – 5 | 120-200 | 276-400 | 450 | M24x1200 |
Trụ đa giác 17m | NP – ĐG17 | 17 | 4 – 5 | 125-200 | 285-400 | 500 | M24x1200 |
Trụ đa giác 18m | NP – ĐG18 | 18 | 4 – 5 | 130-200 | 296-400 | 500 | M24x1300 |
Trụ đa giác 20m | NP – ĐG20 | 20 | 4 – 5 | 200-260 | 296-500 | 550 | M24x1500 |
Trụ đa giác 25m | NP – ĐG25 | 25 | 5 – 6 | 200-260 | 585 | 600 | M24x1500 |
Trụ đa giác 30m | NP – ĐG30 | 30 | 5 – 8 | 260 | 685 | 950 | M24x1500 |
Bảng quy cách là cơ sở để đối chiếu mã sản phẩm, chiều dày thân, kích thước đầu trụ, chân trụ, bích đế và bulông móng. Trước khi đặt hàng, các thông tin trong bảng cần được kiểm tra cùng cao độ lắp đặt, loại đèn pha, vị trí cửa kỹ thuật, tải trọng gió và điều kiện nền móng.
Trụ được mạ kẽm nhúng nóng. Sau khi mạ, sản phẩm có thể được sơn tĩnh điện theo yêu cầu của dự án. Nếu công trình có quy định màu sắc hoặc yêu cầu hoàn thiện riêng, nội dung này nên được chốt trước khi gia công.

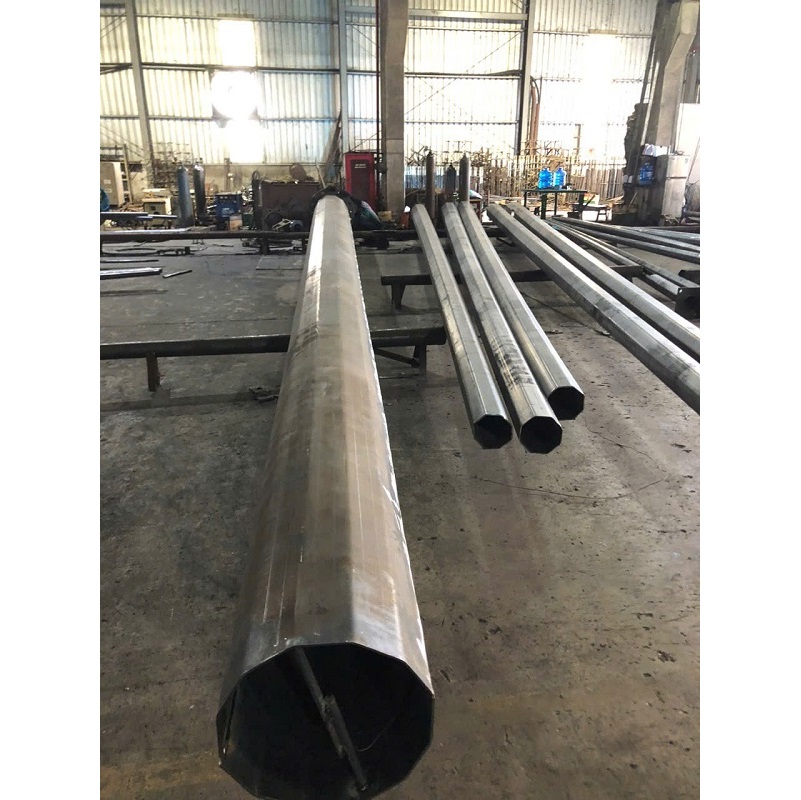

Nam Phát Group là Công ty TNHH Kinh Doanh Nam Phát, thành lập ngày 29/11/2015, mã số thuế 0314663181, tại 870 Tỉnh Lộ 43, Khu phố 1, Phường Tam Bình, TP.HCM. Công ty có hơn 50 nhân sự và xưởng cơ khí 650 m² với máy cắt CNC plasma, hàn robot và máy ép thủy lực 200 tấn.
Nam Phát đã thi công tại cao tốc Lộ Tẻ – Rạch Sỏi, Long Thành – Dầu Giây, Quốc lộ 1A đoạn TP.HCM, metro Bến Thành – Suối Tiên và KCN VSIP II. Đây là cơ sở để phối hợp sản phẩm với bản vẽ móng, tiến độ giao hàng và điều kiện lắp dựng.
Gửi mã trụ, loại đèn pha và bản vẽ móng để Nam Phát trao đổi cấu hình NP-ĐG.
