Trong hồ sơ thiết kế chiếu sáng cho bãi đỗ xe, sân bay, bến cảng hay nút giao, trụ đèn không chỉ là một hạng mục kết cấu. Đây còn là điểm liên quan trực tiếp đến phương án lắp đặt, bảo trì, tổ chức thi công và an toàn vận hành sau này. Vì vậy, khi lựa chọn trụ đèn nâng hạ, chủ đầu tư, ban quản lý dự án và nhà thầu cần một cấu hình có thể đối chiếu rõ ràng với bản vẽ, mặt bằng và điều kiện thi công thực tế.

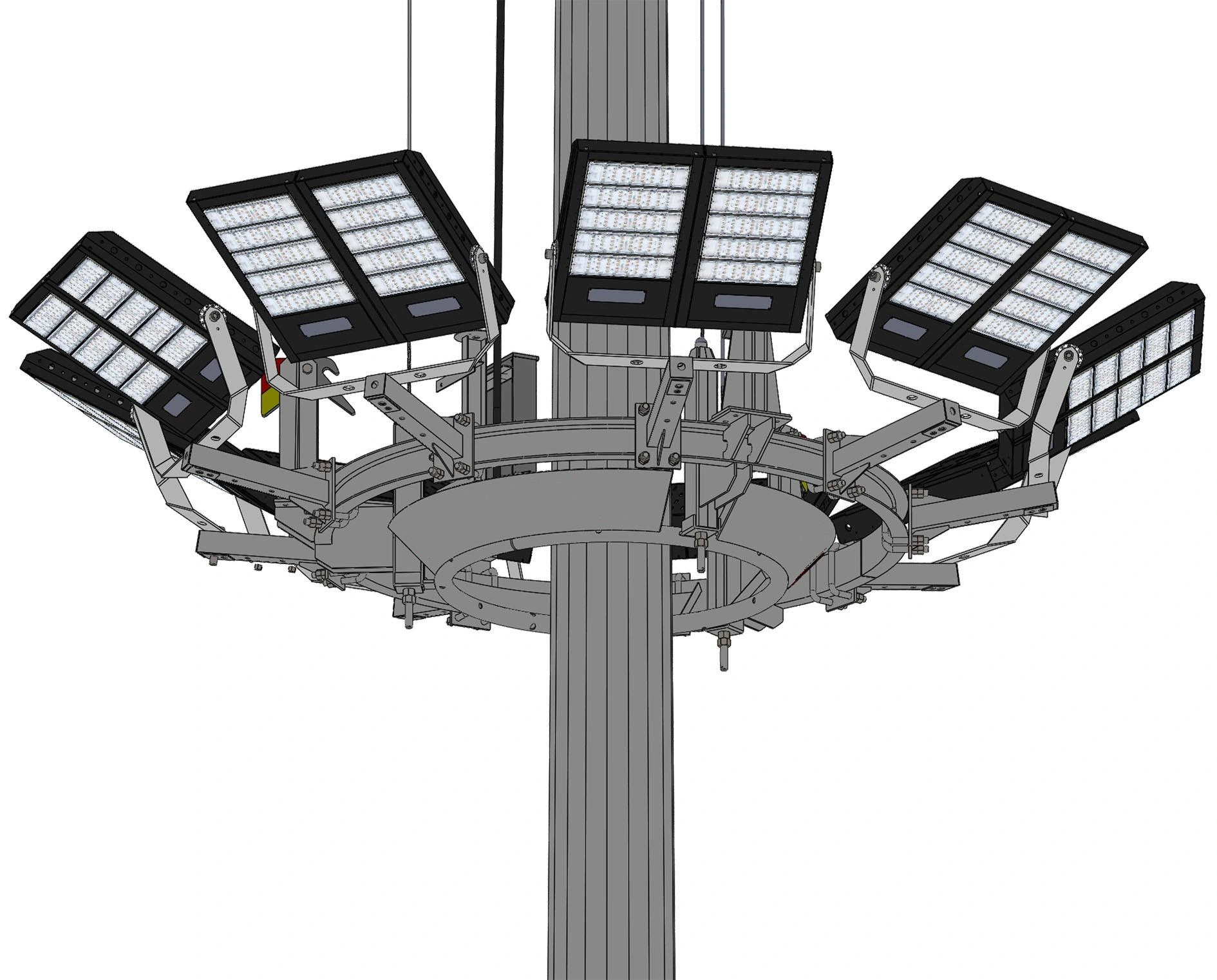

Trụ đèn nâng hạ NP-NH của Nam Phát được phát triển cho dải chiều cao từ 20 m đến 50 m, gồm các mã NP-NH20, NP-NH25, NP-NH30, NP-NH35, NP-NH40 và NP-NH50. Điểm đáng chú ý của dòng sản phẩm này là giàn đèn có thể hạ xuống chân trụ để lắp đặt, thay thế và bảo dưỡng. Đội ngũ vận hành không phải làm việc trên cao trong các công việc bảo trì định kỳ.

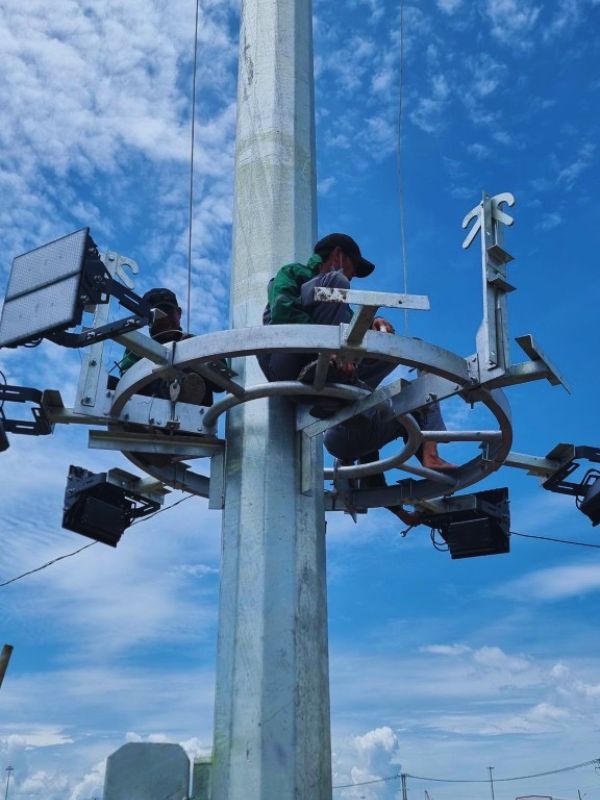

Với công trình giao thông và hạ tầng ngoài trời, vị trí đặt trụ thường có diện tích lớn nhưng không phải lúc nào cũng thuận lợi cho việc đưa thiết bị nâng người vào vận hành. Bãi xe có thể đang khai thác, khu vực sân ga cần duy trì lưu thông, còn nút giao và cầu vượt thường có yêu cầu kiểm soát giao thông nghiêm ngặt.
Cấu hình nâng hạ giúp phương án bảo trì được tính đến ngay từ giai đoạn thiết kế và chào giá. Khi cần thay đèn hoặc kiểm tra giàn đèn, bộ phận này được đưa xuống chân trụ thay vì bố trí nhân sự làm việc trên cao. Điều đó giúp nhà thầu phụ, đơn vị vận hành và ban quản lý dự án dễ hình dung hơn về quy trình bảo trì sau nghiệm thu.
Đối với kỹ sư thiết kế điện chiếu sáng, điểm cần chốt là mã sản phẩm, chiều cao H, số đoạn thân trụ, độ dày thân, kích thước đầu trụ, kích thước chân trụ, bản bích và bulông móng. Các thông tin này cần được đối chiếu với bản vẽ móng, cao độ lắp đặt, vị trí thiết bị và yêu cầu của tổng thể công trình.
Theo quy ước kỹ thuật của sản phẩm, H là chiều cao tính từ mặt bích; T là độ dày thân trụ; D1 là kích thước ngoài đầu trụ; D2 là kích thước ngoài tại bích chân trụ; M là kích thước bulông bích đế.
Tên gọi | Ký hiệu | H (m) | Số đoạn | T (mm) | D1 (mm) | D2 (mm) | M (mm) | Bulong | Tiêu chuẩn |
Trụ nâng hạ 20m | NP – NH20 | 20 | 2-4 | 4-6 | 260 | 609 | 809×30 | M24x1750 | ASTM-A123 |
Trụ nâng hạ 25m | NP – NH25 | 25 | 2-4 | 4-6 | 260 | 630 | 830×30 | M30x1750 | ASTM-A123 |
Trụ nâng hạ 30m | NP – NH30 | 30 | 3-4 | 4-8 | 260 | 760 | 930×30 | M30x1750 | ASTM-A123 |
Trụ nâng hạ 35m | NP – NH35 | 35 | 3-4 | 5-8 | 260 | 930 | 1130×30 | M36x1750 | ASTM-A123 |
Trụ nâng hạ 40m | NP – NH40 | 40 | 3-4 | 5-10 | 260 | 930 | 1130×30 | M36x1750 | ASTM-A123 |
Trụ nâng hạ 50m | NP – NH50 | 50 | 3-5 | 6-10 | 260 | 1500 | 1500×30 | M36x1750 | ASTM-A123 |
NP-NH20 có 2–4 đoạn thân trụ, T từ 4–6 mm, D1 260 mm, D2 609 mm, bích 809 x 30 mm và bulông móng M24 x 1750. NP-NH25 có 2–4 đoạn, T từ 4–6 mm, D1 260 mm, D2 630 mm, bích 830 x 30 mm, bulông móng M30 x 1750. NP-NH30 có 3–4 đoạn, T từ 4–8 mm, D1 260 mm, D2 760 mm, bích 930 x 30 mm, bulông móng M30 x 1750.
NP-NH35 có 3–4 đoạn, T từ 5–8 mm, D1 260 mm, D2 930 mm, bích 1130 x 30 mm và bulông móng M36 x 1750. NP-NH40 có 3–4 đoạn, T từ 5–10 mm, D1 260 mm, D2 930 mm, bích 1130 x 30 mm, bulông móng M36 x 1750. NP-NH50 có 3–5 đoạn, T từ 6–10 mm, D1 260 mm, D2 1500 mm, bích 1500 x 30 mm và bulông móng M36 x 1750.
Tất cả các mã sản phẩm đều được mạ kẽm nhúng nóng theo ASTM A123. Khi đưa vào hồ sơ, các thông số này nên được kiểm tra đồng bộ với thiết kế móng, vị trí bulông chờ và phương án vận chuyển, lắp dựng.
Nam Phát Group là Công ty TNHH Kinh Doanh Nam Phát, thành lập ngày 29/11/2015, mã số thuế 0314663181, địa chỉ tại 870 Tỉnh Lộ 43, Khu phố 1, Phường Tam Bình, TP.HCM. Doanh nghiệp hiện có hơn 50 nhân sự và xưởng cơ khí diện tích 650 m².
Xưởng được trang bị máy cắt CNC plasma, hệ thống hàn robot và máy ép thủy lực 200 tấn. Đây là cơ sở để phối hợp các công đoạn gia công thân trụ, mặt bích và các chi tiết liên quan theo hồ sơ kỹ thuật đã thống nhất.
Nam Phát đã thi công tại các công trình gồm cao tốc Lộ Tẻ – Rạch Sỏi, cao tốc Long Thành – Dầu Giây, Quốc lộ 1A đoạn TP.HCM, tuyến metro Bến Thành – Suối Tiên và KCN VSIP II. Những kinh nghiệm này giúp nhà cung cấp hiểu hơn về yêu cầu phối hợp giữa bản vẽ, tiến độ công trường và điều kiện lắp đặt thực tế.
Để trao đổi mã trụ, chiều cao, bản vẽ và phương án cung cấp, vui lòng liên hệ Nam Phát Group qua Hotline 0915 112 519 hoặc email tongthauson.sg@gmail.com.
