Trụ tín hiệu giao thông

Tại nút giao, việc đưa đèn tín hiệu đến đúng vị trí quan sát thường quan trọng không kém bản thân thiết bị. Có vị trí chỉ cần một trụ đứng ở mép đường hoặc đảo giao thông; cũng có nơi cần đưa đèn ra giữa lòng đường để người điều khiển phương tiện quan sát từ khoảng cách xa hơn. Vì vậy, cấu hình trụ cần được lựa chọn theo mặt bằng và hướng nhìn thực tế.

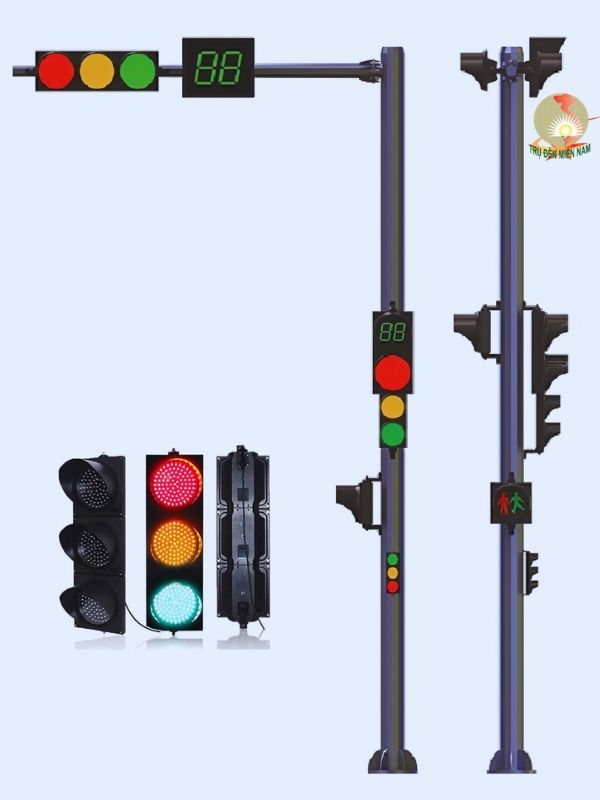

Trụ tín hiệu giao thông NP-THGT của Nam Phát gồm hai nhóm chính. Nhóm trụ đứng có chiều cao 2,6 m, 2,9 m, 3,4 m và 3,9 m, dùng tại mép đường hoặc đảo giao thông để lắp đèn người đi bộ, đèn làn rẽ và các thiết bị tín hiệu phù hợp. Nhóm trụ tay vươn có chiều cao 6,2 m, với độ vươn W từ 3 m đến 10 m, nhằm đưa đèn ra phía trên lòng đường.

Khi nào nên dùng trụ đứng và khi nào cần tay vươn?

Trụ đứng phù hợp với vị trí thiết bị nằm gần mép đường, đảo giao thông hoặc khu vực cần bố trí đèn ở cao độ vừa phải. Các chiều cao khác nhau giúp kỹ sư lựa chọn theo tầm nhìn, loại đèn và mặt cắt nút giao.

Trụ tay vươn phù hợp khi cần đưa đèn ra giữa lòng đường hoặc vượt qua một phần làn xe. Cấu hình này cần được cân nhắc kỹ về độ vươn, tải trọng đèn, diện tích hứng gió, bản bích và móng. Nếu hồ sơ chỉ yêu cầu lắp đèn tại mép đường, dùng tay vươn có thể làm tăng yêu cầu về kết cấu và thi công mà không cần thiết.

Kích thước trụ tay vươn thay đổi theo độ vươn ra sao?

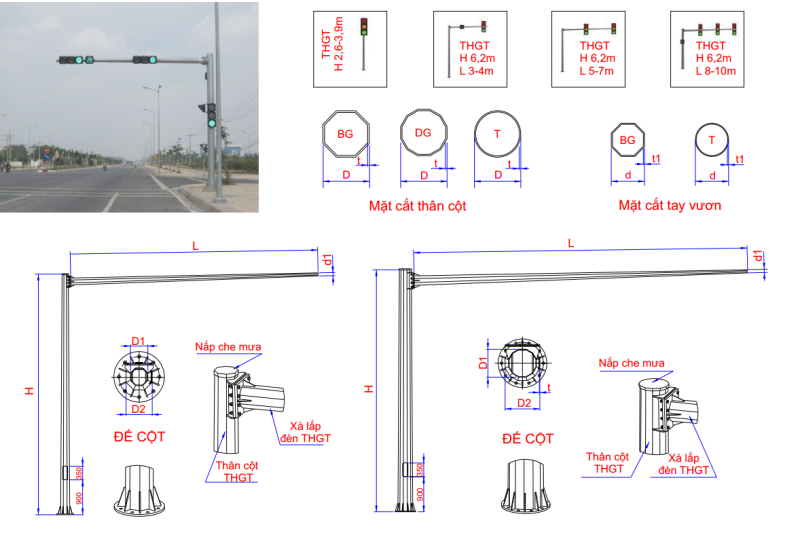

Trụ tay vươn cao 6,2 m có các lựa chọn W3 m, W4 m, W5 m, W6 m, W7 m, W8 m, W9 m và W10 m. Khi độ vươn tăng, các kích thước thân, chân trụ, bích đế và một số chi tiết nhánh cũng thay đổi để đáp ứng yêu cầu kết cấu. Bảng quy cách cần được đối chiếu theo đúng giá trị W đã chọn.

Ở các mẫu W3 m và W4 m, thân chính có chiều dày 4 mm, còn một số mẫu từ W5 m trở lên sử dụng thân dày hơn. Các mẫu W7 m và W8 m có cấu hình thân chính lớn hơn so với nhóm độ vươn thấp. Với W9 m và W10 m, kích thước thân và bích đế tiếp tục tăng, đồng thời chi tiết nhánh được điều chỉnh theo độ vươn.

Trụ đứng có chiều cao từ 2,6 m đến 3,9 m. Thân có chiều dày 3 mm; kích thước D1 nằm trong khoảng 84–87, còn D2 tăng dần theo chiều cao từ nhóm 110–114 đến nhóm 123–128.

Vật liệu và dung sai cần được kiểm tra thế nào?

Vật liệu sử dụng là thép SS400 theo JIS G3101/G3193 hoặc thép cường độ cao theo yêu cầu. Bulông móng sử dụng thép C45 tương đương; đầu ren cán lăn được mạ điện, cấp bền 5.8. Mối hàn thực hiện theo AWS D1.1, còn chế tạo trụ tham chiếu theo BS 5649.

Dung sai độ tròn là ±3%, dung sai chu vi mặt cắt là ±1%. Đây là các thông số cần được xem xét khi kiểm tra hình học thân trụ, đặc biệt với cấu hình tay vươn có nhiều đoạn và chi tiết liên kết. Trụ được mạ kẽm nhúng nóng theo ASTM A123 và có thể sơn sau mạ theo yêu cầu của dự án.

Nam Phát có thể phối hợp với hồ sơ nút giao ra sao?

Nam Phát Group là Công ty TNHH Kinh Doanh Nam Phát, thành lập ngày 29/11/2015, mã số thuế 0314663181, tại 870 Tỉnh Lộ 43, Khu phố 1, Phường Tam Bình, TP.HCM. Công ty có hơn 50 nhân sự và xưởng cơ khí 650 m² với máy cắt CNC plasma, hàn robot và máy ép thủy lực 200 tấn.

Nam Phát đã thi công tại cao tốc Lộ Tẻ – Rạch Sỏi, Long Thành – Dầu Giây, Quốc lộ 1A đoạn TP.HCM, metro Bến Thành – Suối Tiên và KCN VSIP II. Kinh nghiệm này hỗ trợ việc đối chiếu trụ tín hiệu với mặt cắt nút giao, bản vẽ móng và điều kiện lắp dựng.

Sản phẩm khác Nam Phát sản xuất và thi công

• Trụ đèn bát giác và trụ đèn đa giác
• Cột đèn giao thông chớp vàng
• Trụ đèn nâng hạ
• Cột cần vươn và giá long môn

Liên hệ

Gửi mặt bằng nút giao, chiều cao cần thiết và độ vươn dự kiến để Nam Phát kiểm tra cấu hình NP-THGT.
